Модернизация ВНС-3 город Петрозаводск

  • 04/2025 — 01/2026
Высоковольтное оборудование
Поставка ВВПЧ Slanvert SBH на ВНС-3, г. Петрозаводск (под ключ)

Компания ООО "ЭСА", является авторизованным партнером компании Slanvert по поставке, наладке и вводу в эксплуатацию высоковольтного оборудования (частотных преобразоавтелей и устройств плавного пуска). Летом 2025 г., на водопроводную насосную станцию ВНС-3, нами был поставлен средневольтовый частотный преобразователь Slanvert SBH-060-355, 6kV, 355kW, 44A с комплектом ЗИП (охлаждающий вентилятор, воздушные фильтры и силовая ячейка).

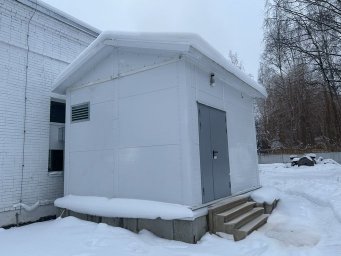

Монтаж в блочно-модульном здании

В течении нескольких месяцев было смонтировано блочно-модульное здание (БМЗ) в котором был установлен ВВПЧ Slanvert SBH-060-355 и дополнительное оборудование, шкаф собственных нужд с АВР, для обеспечения работы модуля (ячейки) управления ВВПЧ, клапанов системы вентиляции, пожарного и отопительного оборудования.

Для обеспечения удаленного управления и контроля со стороны операторов и эксплуатирующих служб, был разработан, собран и установлен в машинном зале промежуточный шкаф автоматики, Данный шкаф позволяет оператору управлять и контролировать работу ВВПЧ удаленно, как в местном так и в дистанционном режиме с внешней, вышестоящей, городской системы управления.

Электромонтаж и Пуско-наладочные работы

Следующим этапом, были произведены электромонтажные работы по подлючению и проверке высоковольтного оборудования, низковольтного оборудования и оборудования КИП. Как завершающий этап, проведены пуско-наладочные работы (ПНР), результатом которых является: полностью настроеное, проверенное во всех режимах и работающее оборудование.

  • Высоковольтный двигатель насосного агрегата при помощи ВВПЧ Slanvert SBH-060-355 автоматиески поддерживает заданное давление в городской водной магистрали;
  • Управление и контроль работы осуществляется удаленно в "Местном режиме управления" (не зависимом от контроллеров и всех внешних систем) и в "Дистанционном режиме управления" с вышестоящей SCADA системы;
  • Основные параметры работы системы отображаются на промежуточном шкафу автоматики и управления (ПШАУ), не зависимо от работы внешних систем;
  • Реализована возможность управления насосным агрегатом в "Местном управлении", даже при выходе из строя внешних систем управления. Оператор может задавать уставку давления, осуществлять контроль текущего давления и производить включение/выключение ВВПЧ удаленно с ПШАУ, без доступа в помещени высоковольтной электроустановки.
